简介

随着我国经济的迅速发展,对城市美化和供电安全的要求也日益提高。因此,电缆隧道和电缆沟也成了城市供电的主要通道,而长期以来,架设电缆均采用角铁制作的电缆支架。角铁支架通常是角铁型材经焊接或紧固件联拼接装而成。传统角铁支架生产过程能耗大、工序多、周期长,并且产品质量无法***。在许多恶劣环境条件下,例如地铁、隧道、化工企业、多雨潮湿或沿海盐雾等场合,使用角铁支架极易锈蚀,设施的维护费用高,使用寿命也较短。在防锈防腐方面,目前虽采用外涂油漆或热镀锌等技术处理,但仍不能从根本上解决锈蚀问题,严重影响电力、通信设施的安全和无故障使用期。

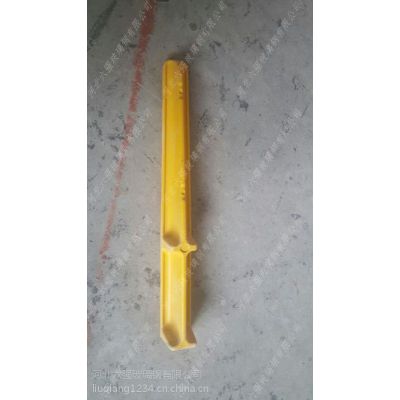

连续纤维增强热固性FRP复合材料玻璃钢电缆支架,就是为了克服金属电缆支架和无机材料电缆支架的不足所开发研制的。本产品适用于不同区域、不同条件、不同发展需求、具有电绝缘性能优越、防腐蚀性能和阻燃性能好、强度高、安装简便的高强度复合材料电缆支架。

安装步骤：

 1、钻装配孔：根据托臂层间距要求，在槽型立柱两侧定位线上钻孔，孔径Ф8.5。

 2、钻安装孔：根据安装位置，在立柱背面定位线上钻孔，孔径Ф12.5。三层及以下支架在立柱两端各打一孔， 四层以上支架，还要在立柱中部加钻增强孔。

 3、立柱的安装：根据安装施工图及立柱安装孔位置，用M12膨胀螺栓将立柱固定在墙上，螺栓和立柱之间必须加装垫片。槽形立柱尽可能贴紧墙面。

4、电缆：将电缆拖至电缆支架安装位置。

5、托臂的安装：将托臂固定在立柱上，螺栓松紧适度。螺栓和立柱之间必须加装垫片。      6、电缆就位和固定：将电缆摆放在支架上并绑扎好。摆放时将最重的电缆放在托臂根部。

三、复合电缆支架注意事项

1、安装后托臂严禁下倾，上翘0-5度。如结构施工误差，只允许在最下层锚栓处用垫片调节。

2、安装、敷设和维修时，托臂上禁止站人或作为电缆以外的其它支承。

3、电缆敷设时不允许将电缆从高处落下，尽量轻放在支架上。

4、敷设和维修时，不能在支架上拉电缆，应采用有效措施避免对支架产品产生侧向力。

5、局部距离电缆需调节时，应尽量把电缆挪到支架根部拖拽，或把支架间需调整的电缆托起后缓慢用力，避免过载施工。

四、材料性能     支架类型                   标准型     性能参数     防火等级                   B1级     弯曲强度（MPa）          ≥300     弯曲弹性模量（MPa）      ≥10×103     压缩强度（MPa）          ≥70     冲击强度（kJ/m2）        ≥55     吸水率（%）              ＜0.2     热变形温度（℃）         ＞200     密度（g/cm3）            ＜2     纤维含量                 ≥15%     绝缘电阻                 ≥1.0*1012Ω
